Q-100-0800

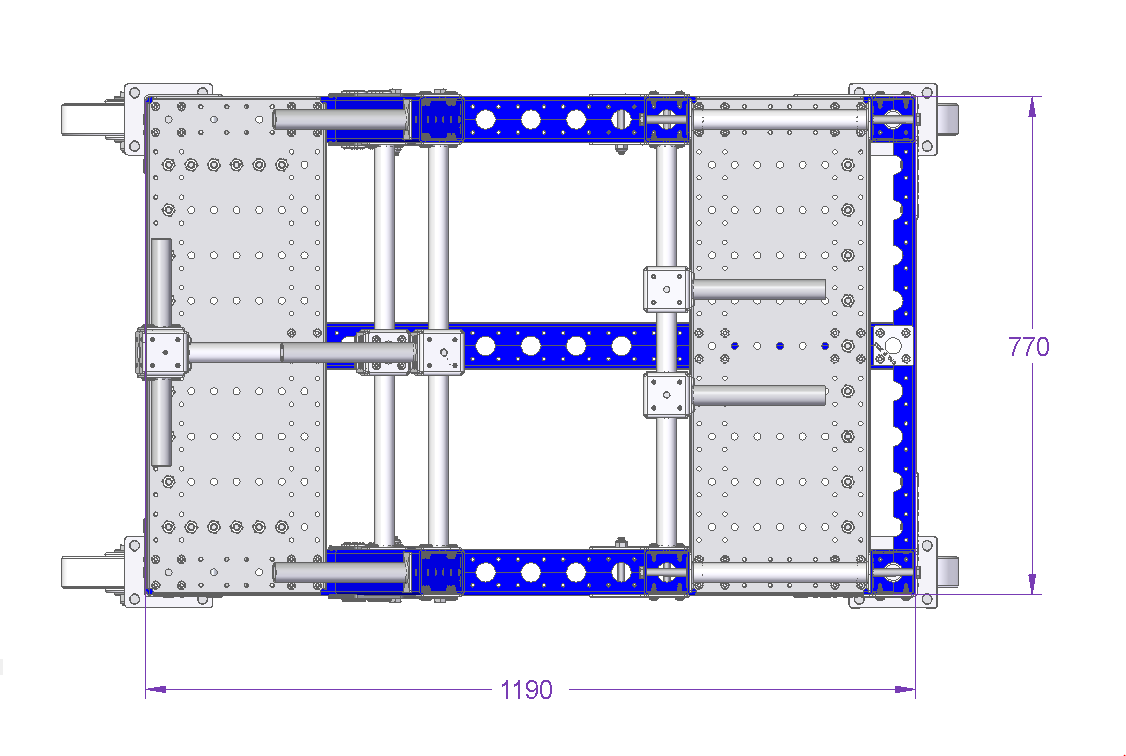

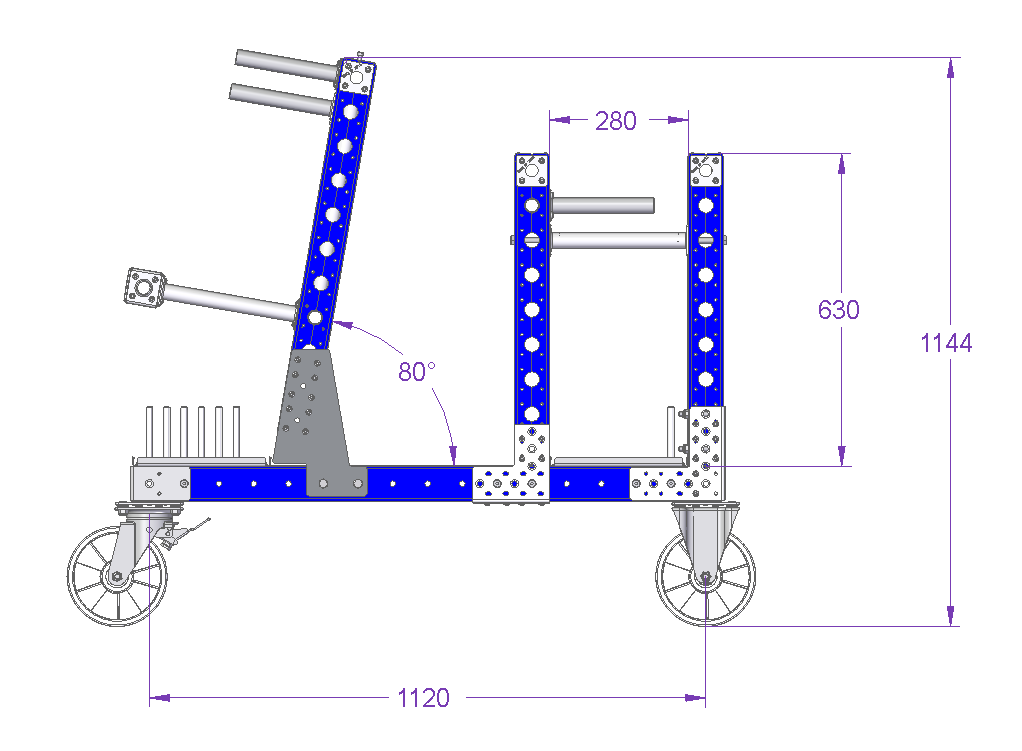

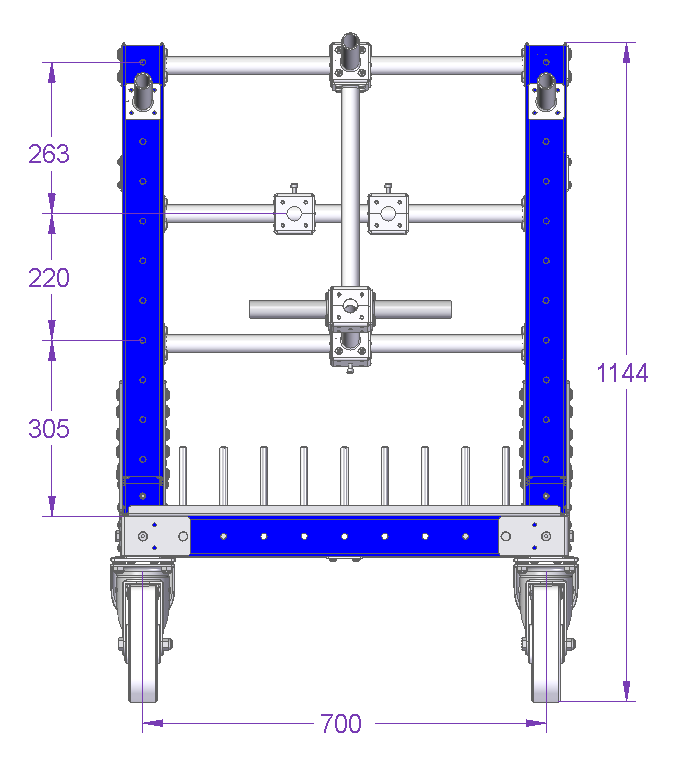

Abgewinkelter Wagen – 1190 × 770 mm

Dieser Wagen ist ein großartiges Beispiel dafür, wie individuell FlexQube-Wägen sein können.

Technische Daten

Category: Standard

Industry: Automotive, Defense Equipment, Distribution, Industrial Machinery, Tier One Suppliers, Wind & Energy

Breite: 770 mm

Länge: 1190 mm

Tragfähigkeit: 200 kg

Transportmethode: Manual

Caster size: 200 mm

Caster Type: Nylon

Erfahren Sie mehr

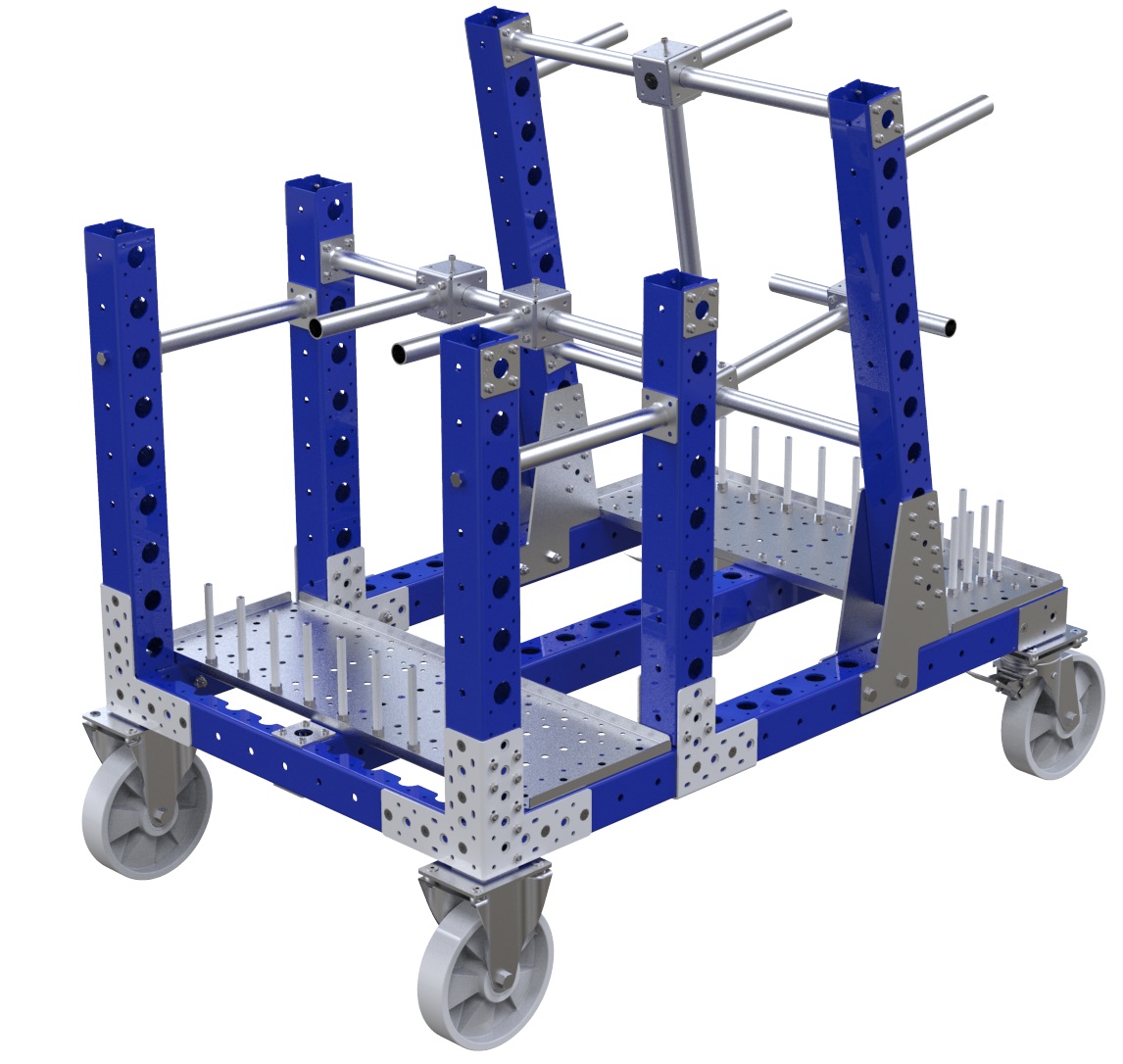

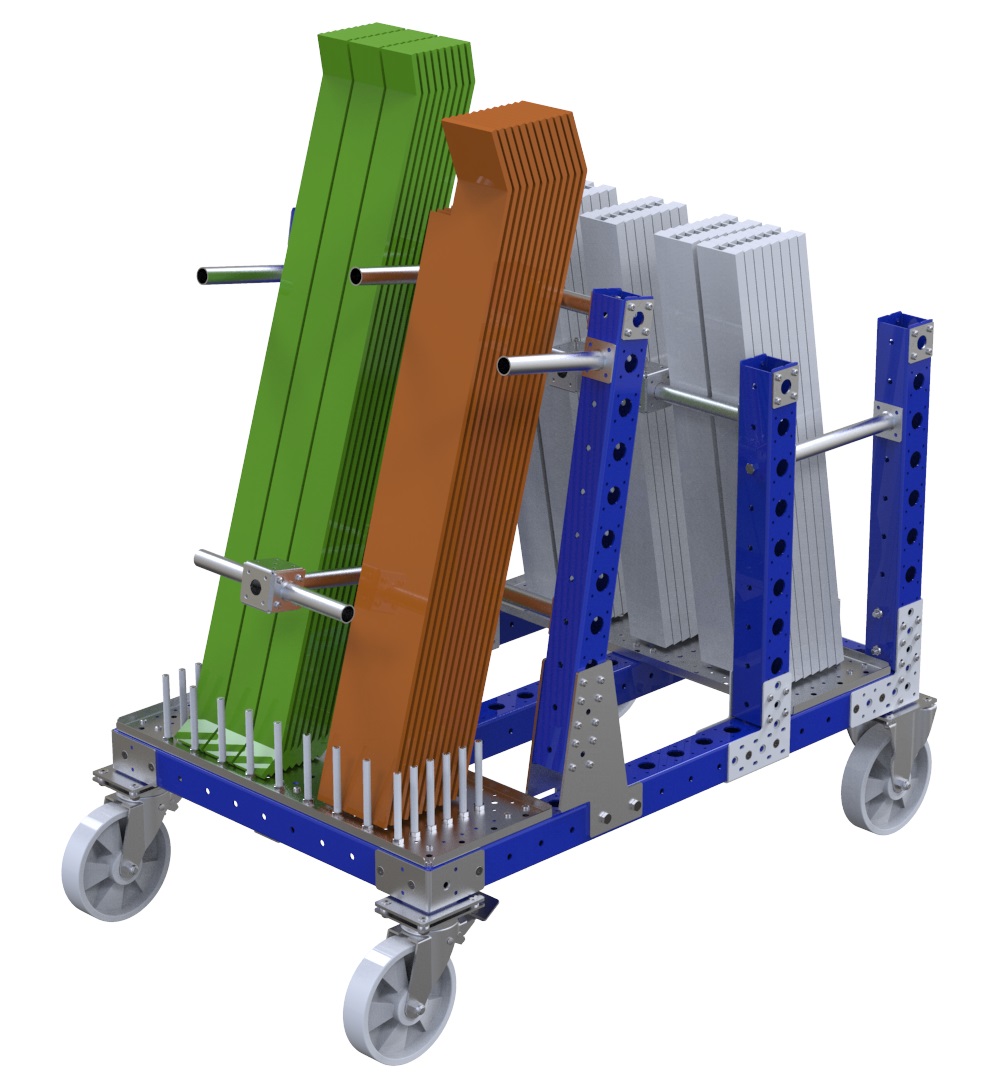

Dieser 30 × 47 Zoll Wagen wurde speziell entwickelt, um Teile aufrecht und schräg zu halten. Die Materialien, für die dieser Wagen entworfen wurde, waren ziemlich lang und unregelmäßig geformt. Die Rohre helfen, diese Materialien sicher an ihrem Platz zu halten, und die Stifte am Boden sorgen dafür, dass sie nicht herausrutschen. Dies ist ein Beispiel dafür, wie das FlexQube-Konzept genutzt werden kann, um Ausrüstung für den Materialtransport zu erstellen, die Ihrem Bedarf entspricht. Dieser Wagen ist mit vier Polyamid-Rollen ausgestattet, zwei davon mit Bremsen.

Parts included

Außenrohr (eine Platte) 210 mm 5 Q-000-0071

Kunststoffrohr – 109 mm 28 Q-000-0103

Außenrohr (eine Platte) 140 mm 2 Q-000-0110

FlexTube™ 280 mm 3 Q-000-1262

FlexTube™ 420 mm 1 Q-000-1270

FlexTube™ 630 mm 3 Q-000-1312

FlexQube® 10 Q-001-1078

FlexBeam™ 1120 mm 6 Q-001-1301

FlexBeam™ 770 mm FE 6 Q-001-1406

FlexBeam™ 630 mm FE 8 Q-001-1408

FlexPlate™ 13 Q-002-1001

Aussteifung – Außenseite 2 Q-002-1050

Radbefestigung 105 × 77,5 mm 4 Q-004-1065

Polyamidlaufrolle 200 mm ohne Bremse 2 Q-004-1352

Polyamidlaufrolle 200 mm feststehend 2 Q-004-1354

Winkelstützplatte 4 Q-005-0294

Federgewinderohr-Verbindungsstücke 4 Q-005-0469

Träger-zu-Träger-Eckplatte 2 Q-005-1356

64 mm FlexBeam™ Hülse 6 Q-005-1426

Schwerlastgelenk M10 2 Q-005-1580

M6 × 30 mm Innensechskantschraube 4 Q-006-1012

M10 × 120 mm Vollgewindeschraube 28 Q-006-1037

Sicherungsmutter M10 44 Q-006-1042

Unterlegscheibe M10 48 Q-006-1043

M10 × 95 mm Sechskantschraube 8 Q-006-1088

Mutter M10 28 Q-006-1195

M10 × 90 mm extra flache Schraube 14 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 248 Q-006-1384

M10 × 16 mm flache Innensechskantschraube 2 Q-006-1409

M10 × 25 mm extra flache Innensechskantschraube 24 Q-006-1410

Deckplatte – 770 × 280 mm 2 Q-016-0383
