Palettenwagen für B-Rahmen – 1190 × 1330 mm

Q-100-1110

Palettenwagen für B-Rahmen – 1190 × 1330 mm

Palettenwagen für B-Rahmen mit einer Bodenbremse, Polyurethan-Laufrollen und drehbaren Lenkstangen

Technische Daten

Category: Flat Deck

Industry: Automotive, Defense Equipment, Distribution, Industrial Machinery, Tier One Suppliers, Wind & Energy

Breite: 1190 mm

Länge: 1330 mm

Tragfähigkeit: 1000 kg

Transportmethode: LiftRunner Frames, Manual

Caster size: 200 mm

Caster Type: Polyurethane

Erfahren Sie mehr

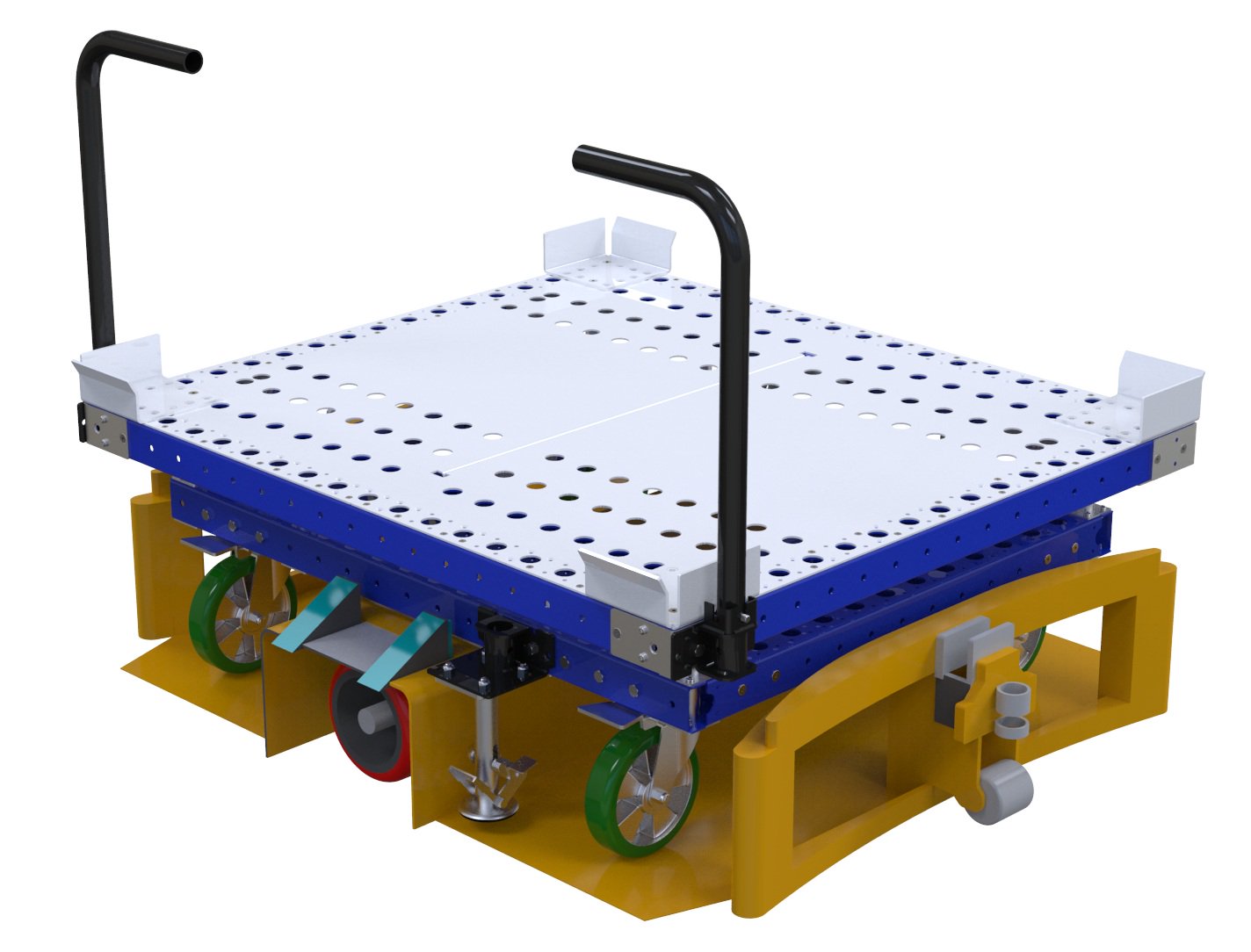

Dieser Palettenwagen wurde für einen STILL LiftRunner B-Rahmen konzipiert. Die Basis des Wagens wurde nach dem Rahmen bemessen, während sich die Oberseite außerhalb der Basis erstreckt, um den Transport größerer Paletten zu ermöglichen. Bei Nichtgebrauch können die Lenkstangen gedreht werden, sodass sie während des Kommissioniervorgangs nicht im Weg sind. Der Wagen verfügt zudem über eine Bodenbremse und vier Polyurethan-Laufrollen, zwei feststehende Laufrollen und zwei Lenkrollen mit Bremsen, die ein einfaches Manövrieren ermöglichen.

Parts included

Außenrohr (eine Platte) 140 mm 8 Q-000-0110

Flextube Innen 75 mm (ohne Platte) – Sicherungsmutter 8 Q-000-0167

FlexBeam™ 1260 mm 2 Q-001-1299

FlexBeam™ 1120 mm 2 Q-001-1301

FlexBeam™ 910 mm 6 Q-001-1304

FlexBeam™ 560 mm 2 Q-001-1309

FlexBeam™ 1190 mm FE 8 Q-001-1400

FlexPlate™ 12 Q-002-1001

Aussteifung – Außenseite 4 Q-002-1050

FlexPlate™ M10 8 Q-002-1162

FlexPlate™ 30,5 mm Bohrung 4 Q-002-1320

Radbefestigung 105 × 77,5 mm 8 Q-004-1065

Polyurethan-Laufrolle feststehend Bremse 200 mm 2 Q-004-1111

Polyurethan-Laufrolle 200 mm feststehend IP2 2 Q-004-1212

US-Bodenbremse – 200 mm 1 Q-004-1613

L-Halterungsgelenk 4 Q-005-0031

Schleppzugöffner – 5 × 35 mm 1 Q-005-0442

Federgewinderohr-Verbindungsstücke 8 Q-005-0469

Bewegliche Palettenführung – links 2 Q-005-0863

Bewegliche Palettenführung – rechts 2 Q-005-0864

Radbefestigungskasten 4 Q-005-1079

64 mm FlexBeam™ Hülse 14 Q-005-1426

M10 × 120 mm Vollgewindeschraube 3 Q-006-1037

M10 × 25 mm Sechskantschraube 54 Q-006-1041

Sicherungsmutter M10 95 Q-006-1042

M10 × 90 mm Sechskantschraube 5 Q-006-1132

M10 × 30 mm Sechskantschraube 16 Q-006-1161

M10 × 20 mm Sechskantschraube 1 Q-006-1232

M10 × 90 mm extra flache Schraube 8 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 136 Q-006-1384

M6 × 20 Selbstschneidende Senkkopfschraube 64 Q-006-1385

M10 × 16 mm flache Innensechskantschraube 8 Q-006-1409

M10 × 25 mm extra flache Innensechskantschraube 16 Q-006-1410

Lenkstangen-/Bodenbremsenbefestigung US 1 Q-015-0029

Handgriff-Drehvorrichtung 2 Q-015-0113

Drehbarer L-förmiger Handgriff – US 2 Q-015-0115

Deckplattenhälfte – 1330 × 1190 mm 2 Q-016-0568
